Mô tả
Cẩu Tadano là loại cẩu được nhập khẩu nguyên chiếc từ Nhật Bản và ngày càng được ưa chuộng và sử dụng rộng rãi tại thị trường Việt Nam và nhiều nước khác trên thế giới. Thương hiệu cẩu Tadano được phân phối toàn thế giới nhờ uy tín chất lượng mà các dòng cẩu mang lại trong ngành vận tải. Hiện nay do nhu cầu mở rộng thị trường, Tadano đã cho xây dựng mở rộng các nhà máy sản xuất tại các nước trong đó có Thái Lan.
Xem thêm:

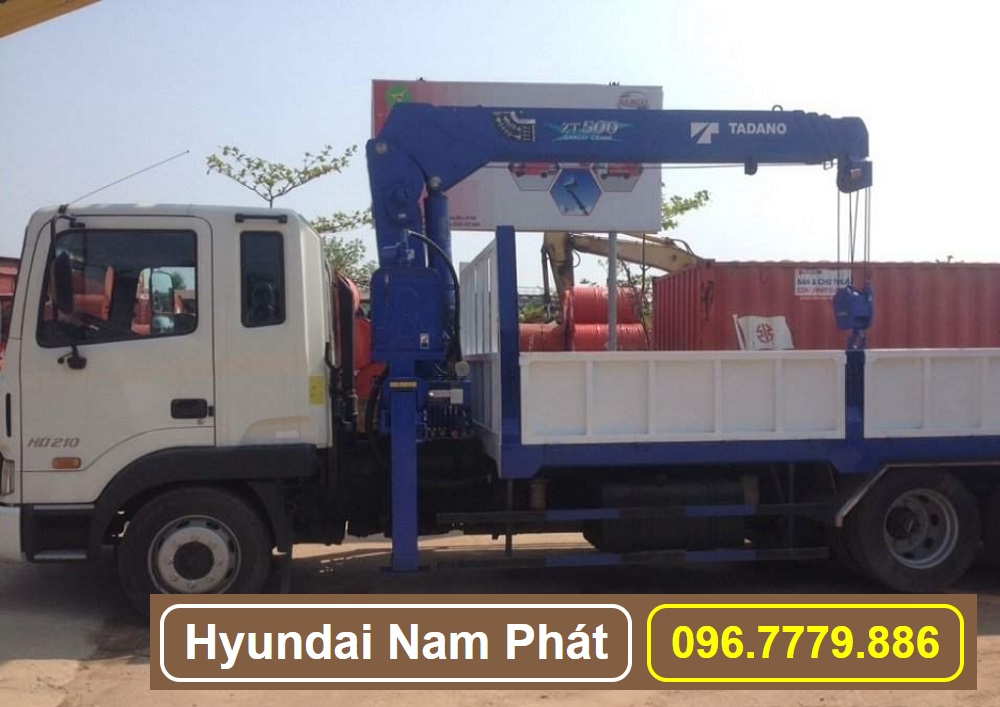

Dữ liệu chung cho xe tải lắp cẩu 5 tấn Tadano TM-ZT504
Tổng trọng lượng phương tiện (bao gồm trọng lượng cẩu): lớn hơn hoặc bằng 12000 kg
Mô men xoắn P.T.O: 166 N-m{17 kgf-m} min.
Vòng quay P.T.O max: 1,200 min-1{rpm} max.
Bề rộng tối thiểu để lắp cẩu: 870 mm min.
Độ rộng của khung ( Từ trong ra ngoài): 610 to 960 mm
Chiều cao tối đa của khung( từ mặt đất đến đỉnh khung): 1,235 mm .
Thông số kỹ thuật
|
MODEL
|
TM-ZT504 (4 đoạn)
|
|

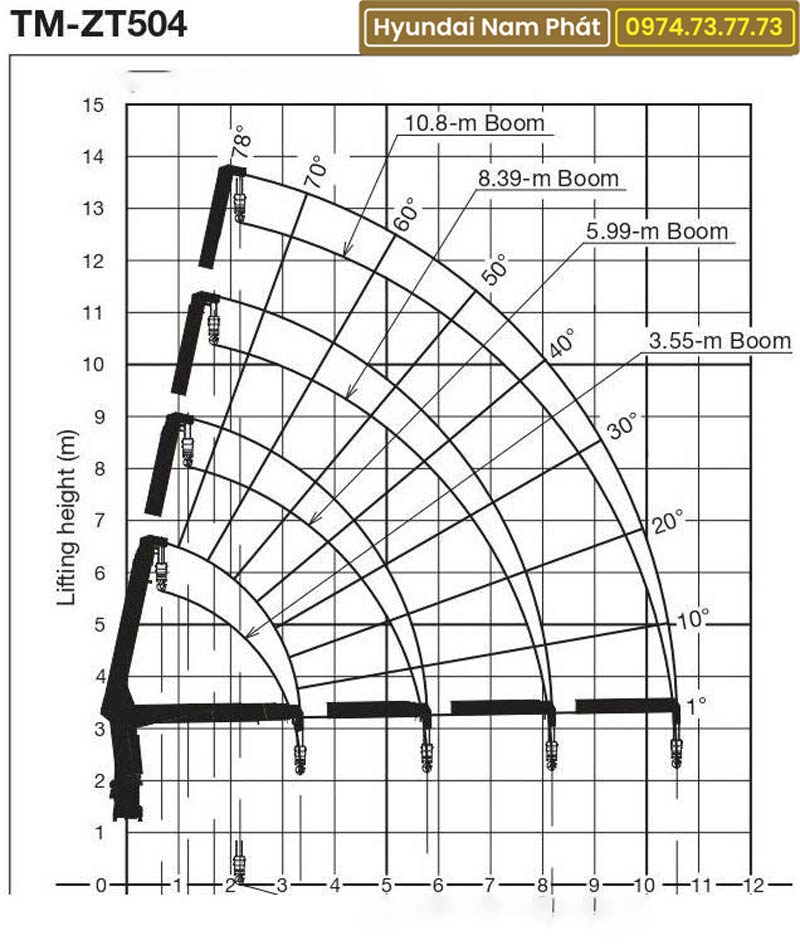

Kích thước
|
– Số đoạn : 04
– Chiều cao móc tối đa : 12,7 m
– Bán kính làm việc : 0,69 ~ 10,58 m
– Chiều dài cần : 3,55~ 10,8 m
|
|
Trọng lượng
|
1.570 kg
|
|
Công suất nâng lớn nhất
|
5.050 kg tại 2,5 m
|
|
Góc nâng
|
1 độ - 78 độ
|
|
Góc xoay
|
Liên tục 360 độ
|
|
Thông số cáp tời cẩu
|
Cáp được tời bằng hệ thống Mô-tơ thủy lực loại piston hướng trục có bánh răng giảm tốc, trụ thắng với cơ cấu thắng tự động bằng cơ và cáp dẫn.
Lực nâng của cáp là 9.90 kN
Tốc độ nâng 1 cáp 66 m / phút (ở lớp thứ 4)
Đường kính & chiều dài cáp tời: 8 mm x 67 m
Lực căng của dây cáp: 50.1 kN
Cấu tạo loại cáp: 7 x 7 + 6 x WS(26)
Móc kéo hình khối có hai đường rãnh.
|
|
Chân chống cẩu
|
Thanh trượt của chân cẩu được mở rộng thủ công, chân cẩu được nâng hạ bằng hệ thống thuỷ lực được đóng ngắt bằng công tắc điện.
Độ rộng tối thiểu của chân cẩu là: 2,200 mm.
Độ rộng trung bình của chân cẩu là: 3,000mm
Độ rộng tối đa của chân cẩu là: 3,800 mm
|
|
Hệ thống thuỷ lực cẩu
|
Máy bơm thủy lực kiểu máy bơm hộp số đơn
Động cơ thủy lực: trục kiểu piston cho hệ thống tời
Van điều khiển: Có nhiều van điều khiển liên kết với van an toàn
Dung tích bình dầu thuỷ lực: 90 L
|
|

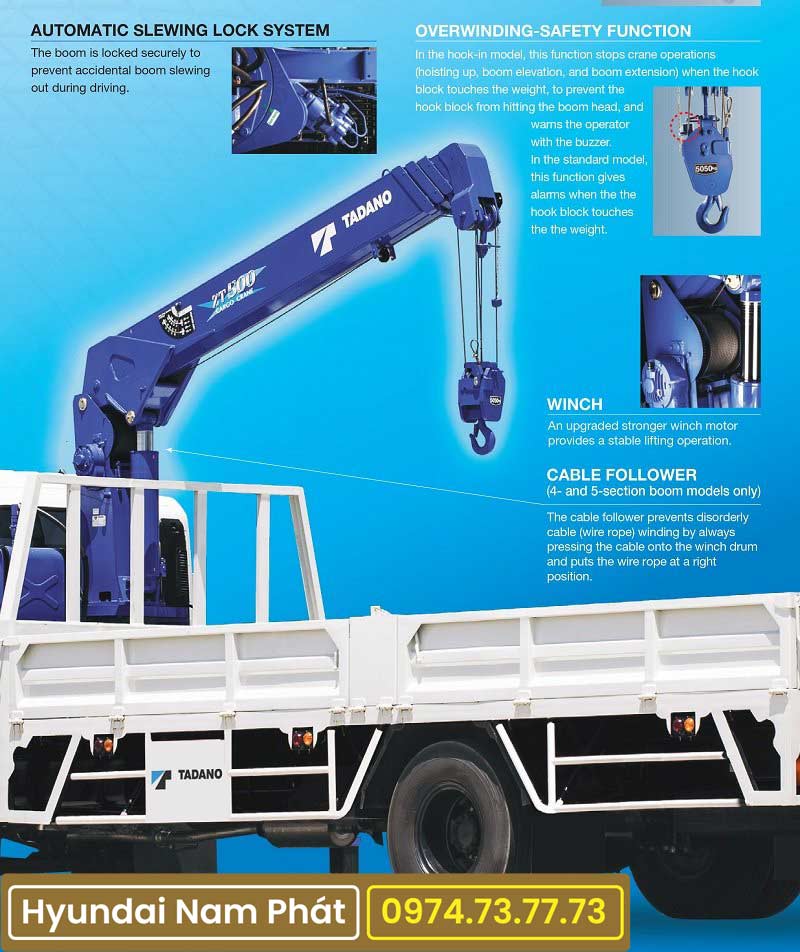

Thiết bị an toàn cẩu
|
Đồng hồ báo: tải/mét (Load meter )
Chỉ số tải trọng.
Báo động xoắn cáp
Chốt an toàn móc kéo.
Van an toàn thủy lực, van kiểm tra và van giữ
Chỉ số đo mức áp suất.
|
|
Lưu ý
|
Hoạt động của cần cẩu Tadano TM-ZT504 được đảm bảo dưới điều kiện tốc độ của máy bơm là 60L/min.
|
Ngoại thất

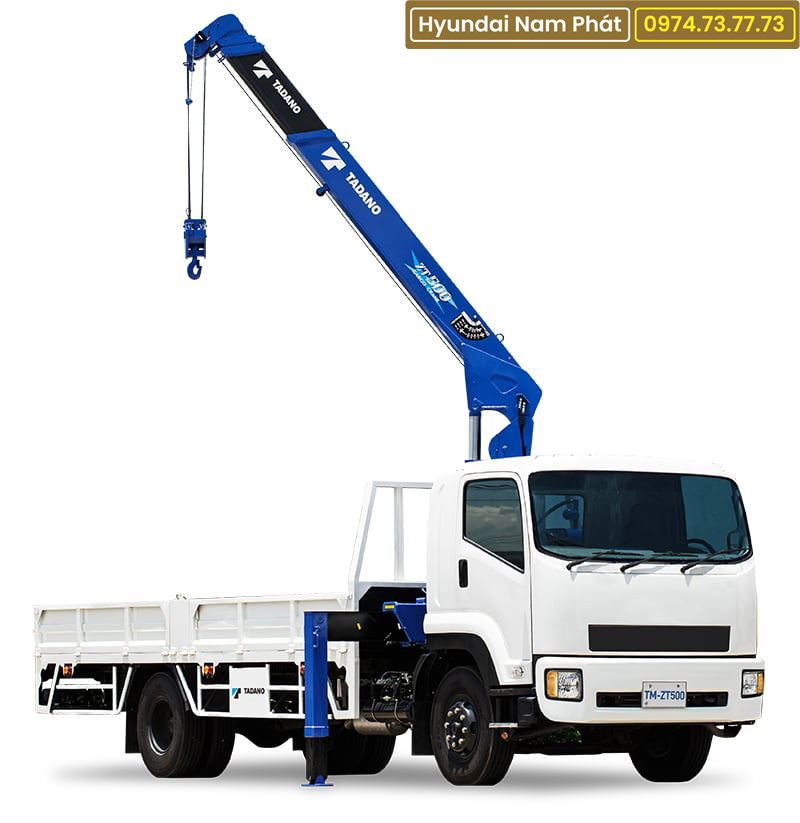

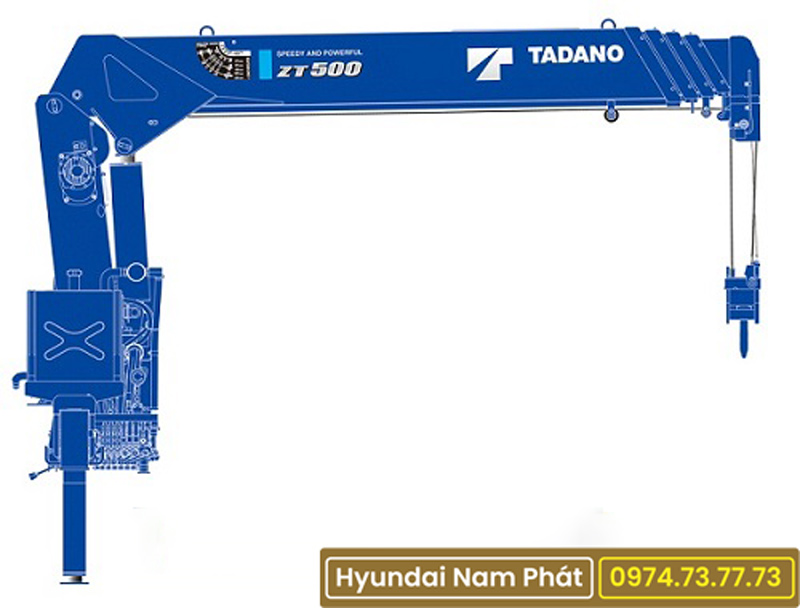

Dòng sản phẩm cần cẩu thủy lực nhãn hiệu Tadano model TM-ZT504 có thiết kế 4 đoạn với sức nâng lớn nhất theo thiết kế là 5 tấn tại 2m3, làm việc trong vòng bán kính 10m5, chiều cao làm việc tối đa tại 12m7, góc quay cần không giới hạn 360 độ.
Cẩu Tadano TMZT504 4 khúc có thiết kế chân chống cẩu có thanh trượt được mở rộng thủ công, chân cẩu được nâng hạ bằng hệ thống thuỷ lực được đóng ngắt bằng công tắc điện mang đến độ an toàn, có khả năng chịu lực và hỗ trợ cân bằng trong quá trình vận hành.
Động cơ
Cẩu 5 tấn Tadano TM-ZT504 là dòng cẩu có mức giá phù hợp với đại đa số khách hàng, giá cẩu 5 tấn Tadano luôn ở mức ưu đãi, từ khi ra mắt thị trường Việt đã nhanh chóng chiếm được thiện cảm của khách hàng Việt Nam. Và thiện cảm ấy vẫn được duy trì đến hiện nay nhờ vào khả năng vận hành năng suất cao và độ bền bỉ lâu dài.
