Đứng trước thực trạng tải trọng xe tải đang được kiểm soát chặt chẽ trên mọi tuyến đường, Hyundai đã cho ra đời dòng sản phẩm xe nâng tải Hyundai Đô Thành HD120S gắn cẩu 3 tấn 3 khúc Unic URV343 với chất lượng cao, chuyên chở hàng hóa đòng thời tích hợp cần cẩu thủy lực sẽ giúp quý khách hàng yên tâm về tải trọng và tiết kiệm chi phí, thời gian, vận hành bền bỉ, êm ái,
Ngoài ra, với giá xe nâng tải Hyundai Đô Thành HD120S gắn cẩu 3 tấn Unic hợp lý, dòng sản phẩm đã khẳng định ưu thế số 1 của mình trên thị trường Việt Nam.
Xem thêm:
Thông số kỹ thuật của cẩu Unic URV343:
|
MODEL
|
UR-V343 (3 đoạn)
|
|
Kích thước
|
- Số đoạn: 03
- Chiều cao móc tối đa: 9,2 m
- Bán kính làm việc: 0,65 ~ 7,51 m
- Chiều dài cần: 3,31 ~ 7,70 m
|
|
Trọng lượng
|
1045 kg
|
|
Công suất nâng lớn nhất
|
3030kg/2,7m
|
|
Góc nâng/ vận tốc nâng cần
|
1 độ -78 độ/ 7 giây
|
|
Góc xoay và tốc độ xoay
|
Liên tục 360 độ với tốc độ 2.5 vòng/phút, khoá xoay tự động
|
|
Công suất kéo dây đơn tối đa
|
750kg
|
|
Tốc độ kéo dây đơn tối đa
|
76m/phút
|
|
Dây cáp (đường kính x chiều dài)
|
8mm x 51m
|
|
Màu sắc
|
Đỏ
|
|
Chân chống
|
02 chân chống ra vào bằng tay, nâng hạ bằng thủy lực với độ mở chân chống tối đa 3,5 m, tối thiểu 2 m
|
|
Trang bị an toàn cẩu
|
Đồng hồ đo tải trọng – Chỉ dẫn về tải trọng – Còi báo động cuốn tời quá mức – Chỉ dẫn giới hạn thu cần – Đèn chỉ dẫn bộ trích công suất – Chốt an toán móc cẩu – Van an toàn thủy lực – Thiết bị đo độ cân bằng – Hệ thống gập gọn móc cẩu
|
|
Hệ thống chuyên dùng
|
Trang thiết bị an toàn:
- Van giảm áp mạch dầu thủy lực
- Van đối trọng xy lanh nâng hạ cần cẩu và thu vào/giãn ra cần cẩu
- Van kiểm tra điều khiển bằng dẫn hướng cho xy-lanh chân chống đứng
- Chỉ báo góc cần cẩu có chỉ báo tải
- Then cài an toàn cho móc
- Hãm tời bằng cơ tự động
- Đồng hồ báo tải
- Còi báo động chống căng cáp
- Còi báo hiệu
- Chỉ báo cân bằng cẩu
|
|
Trang thiết bị tùy chọn
|
- Hệ thống gập móc cần tự động
|
|
Phương thức vận hành
|
Vận hành bằng thủy lực
|
|
Lưu ý
|
- Mở rộng hết mức tất cả chân chống, khi xe cân bằng trên bề mặt vững chắc, ngang bằng.
- Tải trọng định mức được thể hiện trong biểu đồ dựa vào lực bền cẩu chứ không vào độ ổn định.
- Tải trọng định mức được thể hiện phải giảm tương ứng tải trọng xe, tình trạng có tải của xe tải, vị trí lắp đặt cẩu, gió, tình trạng mặt đất và tốc độ vận hành.
- Khối lượng của móc (30kg), các dây treo và bất cứ phụ kiện nào lắp vào cần cẩu hoặc phần chịu tải phải được trừ đi khỏi các tải trọng định mức nêu trên trong biểu đồ.
- Theo đúng chính sách của chúng tôi, không ngừng cải tiến sản phẩm, mọi đặc tính kỹ thuật có thể thay đổi mà không cần báo trước.
|
Thông số kỹ thuật
KÍCH THƯỚC
| Kích thước tổng thể (mm) |
6.810 x 2.200 x 3.030 |
| Kích thước thùng xe (mm) |
4.400 x 2.100 x 520/— |
TẢI TRỌNG
| Tải trọng bản thân (Kg) |
4.485 |
| Tải trọng hàng hóa (Kg) |
6.850 |
| Tải trọng toàn bộ (Kg) |
11.620 |
| Số người chở (Người) |
03 |
ĐỘNG CƠ
| Mã động cơ |
D4DB |
| Loại động cơ |
Động cơ Diesel 4 kỳ, 4 xy lanh, Turbo tăng áp |
| Dung tích công tác (cc) |
3907 |
| Công suất cực đại (Ps) |
130/2900 |
| Tiêu chuẩn khí thải |
Euro 2 |
| Dung tích thùng nhiên liệu (L) |
100 |
HỘP SỐ
| Hộp số |
5 số tiến, 1 số lùi |
HỆ THỐNG TREO
| Trước |
Nhíp lá dạng bán nguyệt, giảm chấn thủy lực |
| Sau |
Nhíp lá dạng bán nguyệt, giảm chấn thủy lực |
VÀNH & LỐP XE
| Kiểu lốp xe |
Trước lốp đơn/ Sau lốp đôi |
| Cỡ lốp xe (trước/sau) |
8.25 – 16 /8.25 – 16 |
| Công thức bánh |
4 x 2 |
ĐẶC TÍNH VẬN HÀNH
| Khả năng vượt dốc (tanθ) |
0,305 |
| Vận tốc tối đa (km/h) |
115 |
HỆ THỐNG PHANH
| Hệ thống phanh hỗ trợ |
Phanh khí xả, kiểu van bướm |
| Hệ thống phanh chính |
Phanh tang trống, khí nén 2 dòng |
Ngoại thất
Để đáp ứng nhu cầu vừa vận tải hàng hóa vừa tiết kiệm thời gian, nhân lực, đồng thời đảm bảo an toàn khi bốc dỡ hàng hóa nhất là đối với những loại hàng hóa cồng kềnh nhà sản xuất đã tập trung nghiên cứu thiết kế để phù hợp với yêu cầu vận tải đồng thời có thể gắn thêm cần cẩu theo yêu cầu. như vậy, trên cùng 1 dòng xe nhưng lại mang đến 2 công năng, mang đến hiệu quả kinh tế cao cho nhà đầu tư và doanh nghiệp.

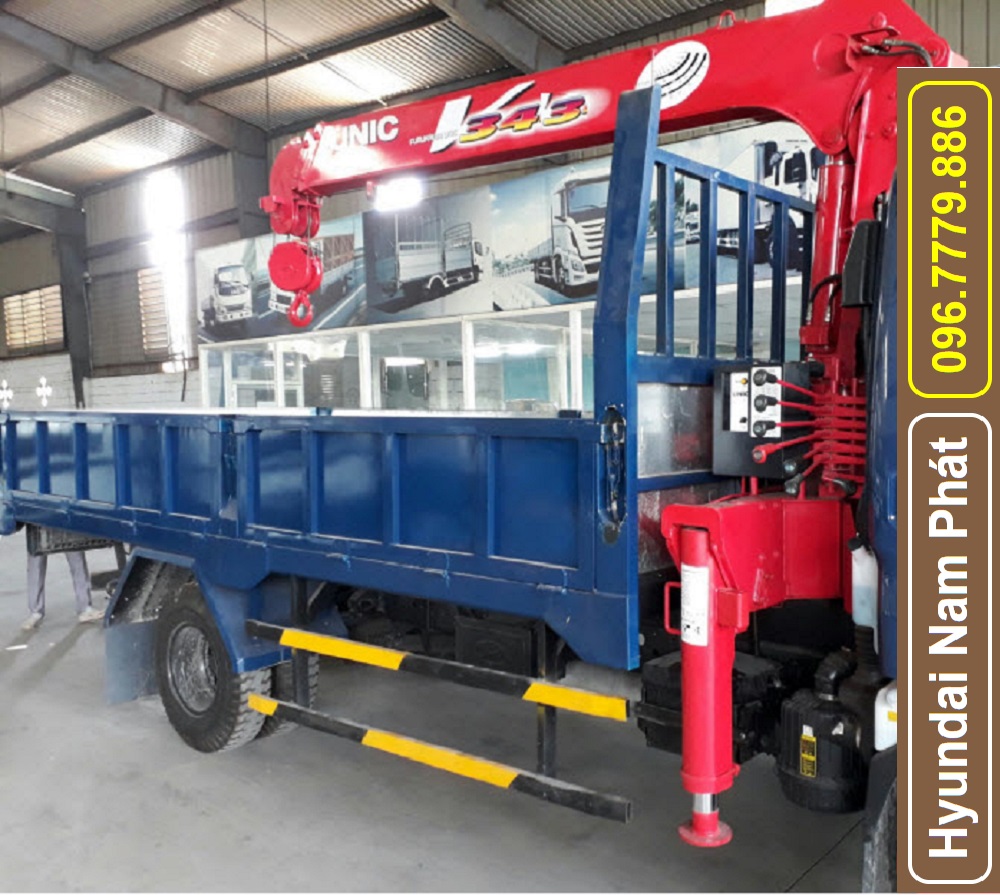

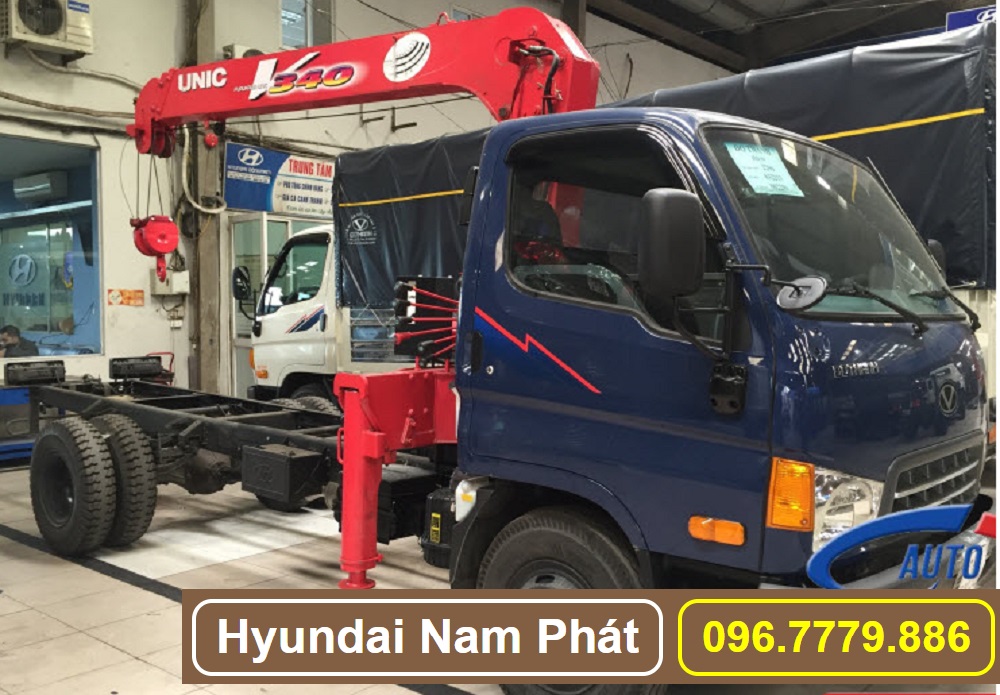

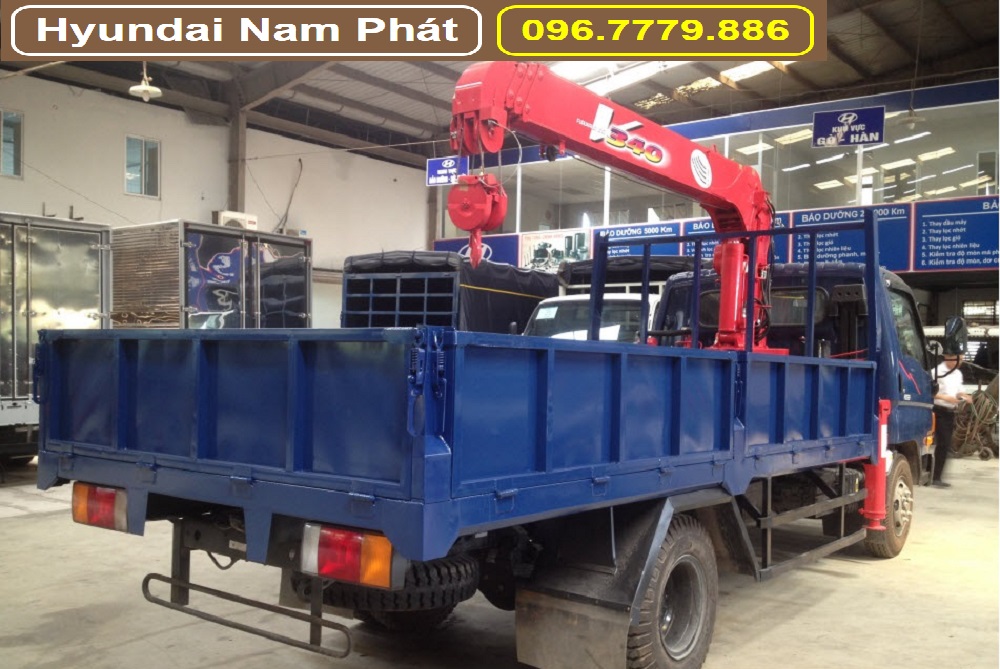

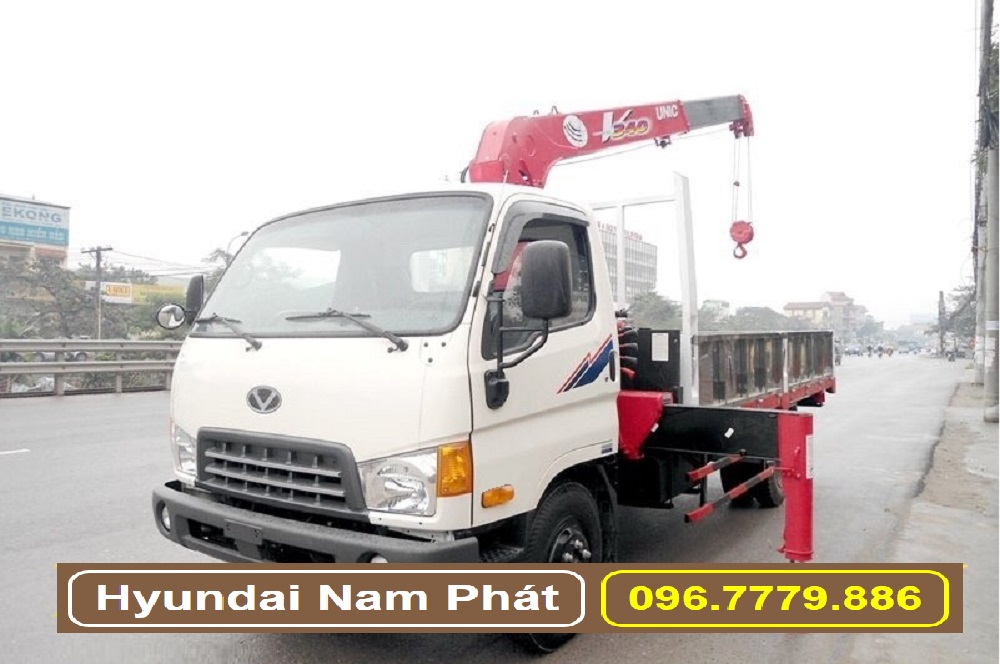

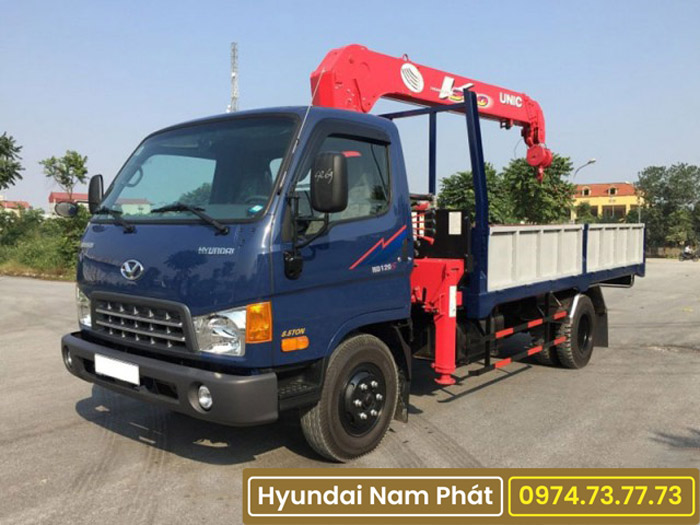

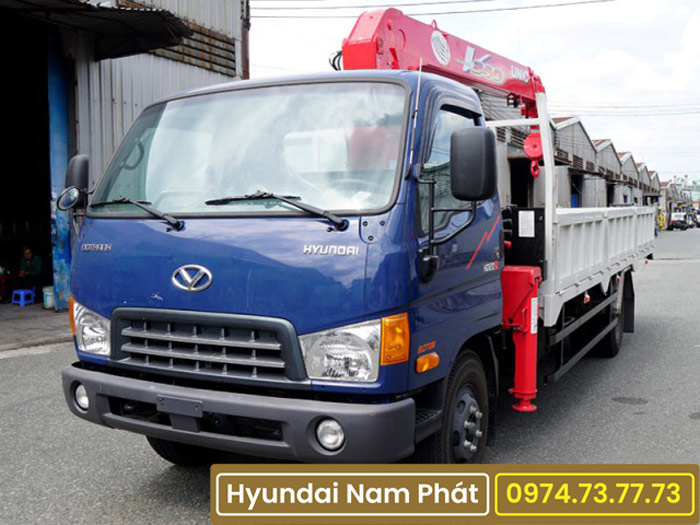

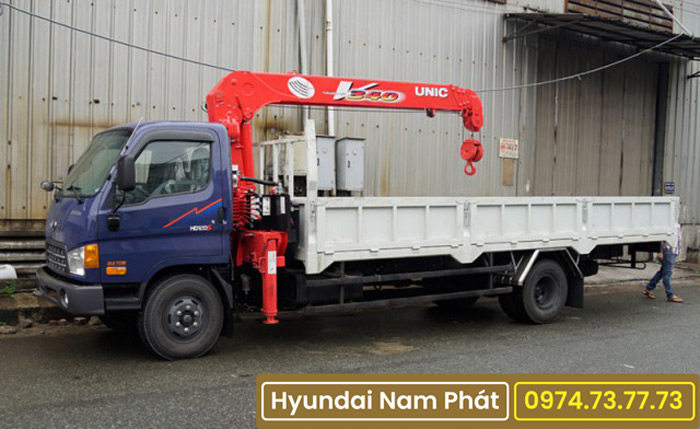

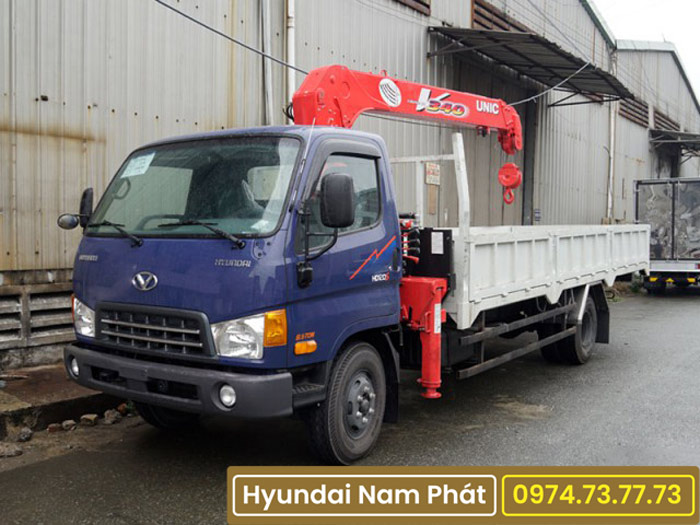

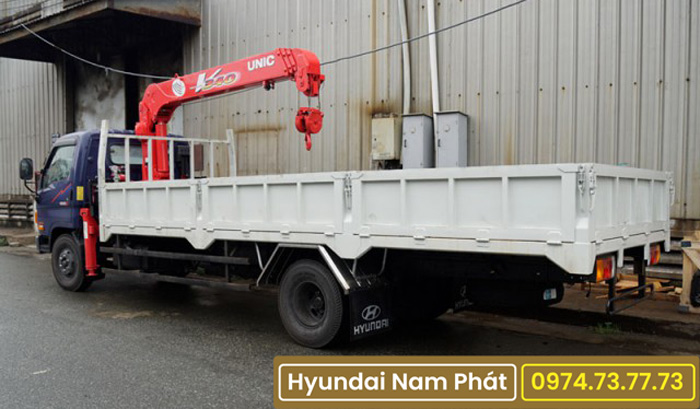

Xe nâng tải HD120S Đô Thành gắn cẩu 3 tấn Unic URV343 thiết kế năng động và mạnh mẽ với kích thước (dài x rộng x cao) lần lượt là 6810 x 2200 x 3030 mm, khoảng cách trục 4035 mm, vệt bánh trước/ sau là 1650/1495 mm, công thức bánh 4x2.
Xe được gắn cần cẩu thương hiệu Unic, model URV343, là dòng cẩu được trang bị 3 van an toàn gồm: van giảm áp mạch dầu thủy lực, van đối trọng xy lanh nâng hạ cần cẩu và thu vào/giãn ra cần cẩu, van kiểm tra điều khiển bằng dẫn hướng cho xy-lanh chân chống đứng. Ngoài ra, còn có then cài an toàn cho móc, hãm tời bằng cơ tự động, đồng hồ báo tải và còi báo động quấn cáp quá căng. Cẩu Unic URV343 3 tấn 3 đoạn có khối lượng bản thân là 1 tấn với sức nâng hàng hóa tối đa là 3 tấn tại 2.7m và 680 kg tại 7.51m, chiều dài ra cần từ 3.31 đến 7.7m cho bán kính làm việc từ 0.65m đến 7.51m, góc nâng cần từ 1 đến 78 độ, góc quay không giới hạn. Cẩu Unic URV343 vận hành bằng thủy lực, có hệ thống gập móc cần tự động.
Nội thất
Là thương hiệu ô tô đứng thứ 2 tại thị trường Châu Á và đứng thứ 4 toàn thế giới, Hyundai không làm người dùng thất vọng khi mang đến những sản phẩm có nội thất sang trọng, hiện đại, bất kể là dòng xe hạng nặng, hạng trung hay hạng nhẹ.
Nội thất xe tải Hyundai 120S gắn cẩu 3 tấn Unic URV343 cũng không ngoại lệ. Tiêu chuẩn đầy đủ và tiện nghi sang trọng hướng đến người dùng một cách thân thiện và dễ dàng sử dụng khi cần thiết. Nội thất HD120S gắn cẩu 3 tấn 3 khúc tích hợp đầy đủ các nhu cầu giải trí đường dài : Vô lăng gật gù, taplo vân gỗ, ghế da (hoặc nỉ tuỳ khách hàng chọn), đầu CD, tẩu châm thuốc, điều hoà 2 chiều.
Cabin được thiết kế giảm tiếng ồn gần như tuyệt đối, cabin model mới nhập khẩu nguyên khối từ Hyundai Hàn Quốc, nên hơn các sản phẩm thông dụng khác về khả năng chống ồn. Ngoài ra, với lớp sơn ID từ Hàn Quốc với 5 chế độ sơn khác nhau nên Cabin luôn tươi mới và sáng bóng.
Động cơ
Xe nâng tải Hyundai HD120S Đô Thành gắn cẩu 3 tấn Unic URV343 sử dụng động cơ D4DB, có khả năng vận hành mạnh mẽ nhưng tiết kiệm được nhiên liệu tiêu thụ. Động cơ này được nhà máy Đô Thành nhập khẩu theo tiêu chuẩn của Hyundai Hàn Quốc. Khung gầm xe cẩu Hyundai HD120S được nhập khẩu từ Hàn Quốc, với thép được xử lý nhiệt, công nghệ gia công tốt nhất tạo sự đàn hồi cũng như chịu lực tốt nhất cho xe Hyundai HD120S gắn cẩu 3 tấn. Để tạo sự linh hoạt cũng như thuận tiện cho việc sữa chửa, Hyundai HD120s còn được bố trí thùng dụng cụ để bỏ phụ tùng.
Xe nâng tải Hyundai HD120S gắn cẩu Unic URV343 mang lại hiệu quả kinh tế cao cho các nhà đầu tư và kinh doanh nhờ khả năng vận hành mạnh mẽ, tiết kiệm nhiên liệu, đồng thời tích hợp được 2 tính năng (chở hàng và cẩu hàng).
