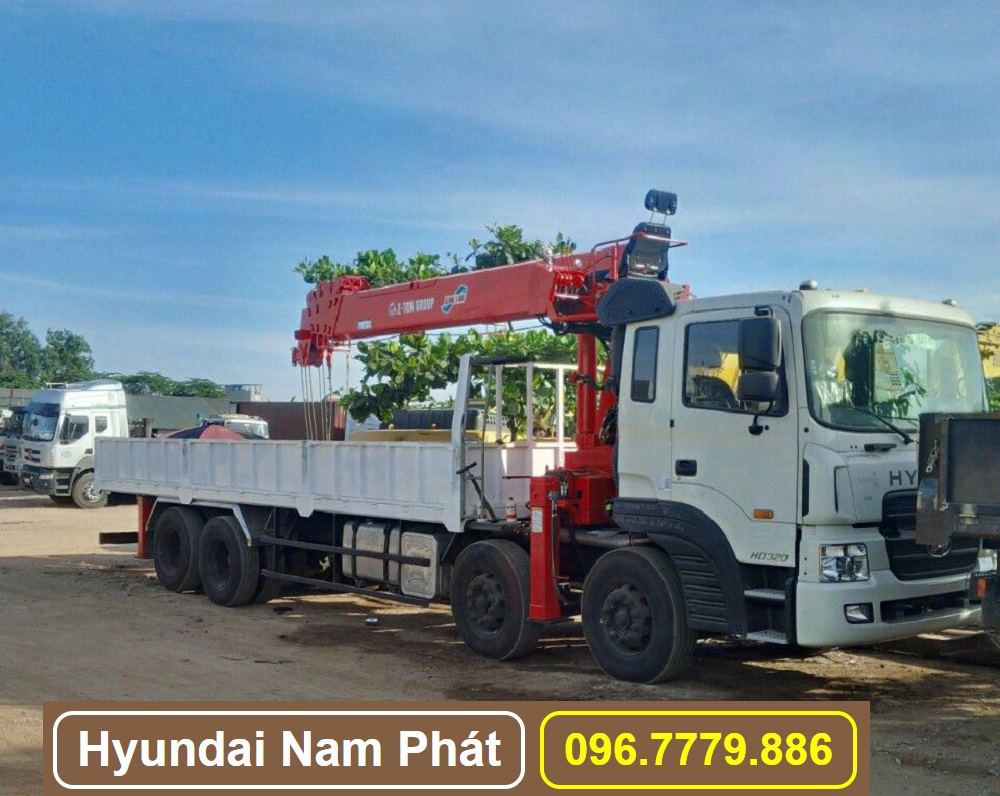

Cẩu Atom 14 tấn là dòng cẩu có tải trọng nâng cẩu cực kỳ lớn, và trong giới chuyên môn đây được xem là dòng cẩu khó tìm được xe nền phù hợp, chính vì vậy việc cho ra đời dòng sản phẩm xe tải Hyundai 4 chân HD320 gắn cẩu Atom 14 tấn cũng trở nên thật đặc biệt và là sản phẩm hiếm có trên thị trường vận tải. Xe tích hợp nhiều tính năng vượt bậc chắc chắn sẽ làm hài lòng những vị khách kén chọn nhất. Với dòng cẩu Atom, Hyundai Nam Phát còn có sản phẩm xe tải HD320 gắn cẩu Atom 12 tấn, xe tải Hyundai HD320 4 chân gắn cẩu Soosan 10 tấn...
Xem thêm:
- XE TẢI HYUNDAI HD320 4 CHÂN GẮN CẨU 12 TẤN ATOM 1205
- XE TẢI HYUNDAI 4 CHÂN HD320 GẮN CẨU SOOSAN 10 TẤN SCS1015L
- XE TẢI HYUNDAI 4 CHÂN HD320 GẮN CẨU KANGLIM 10 TẤN KS2605

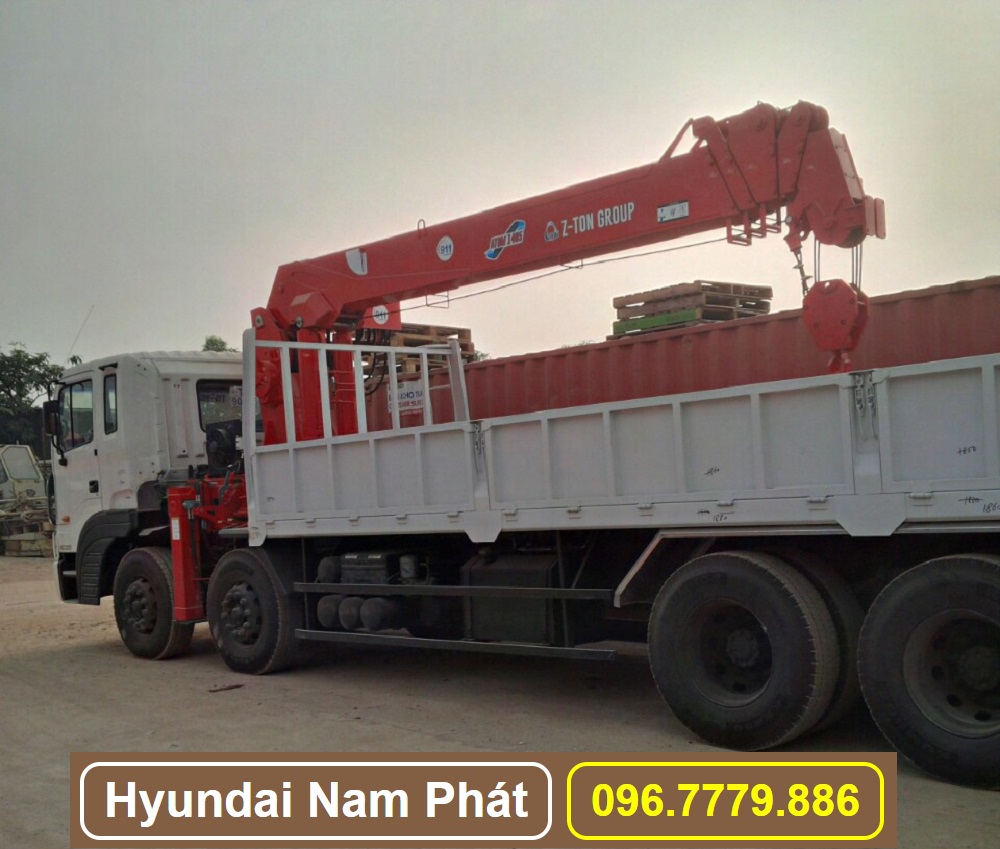

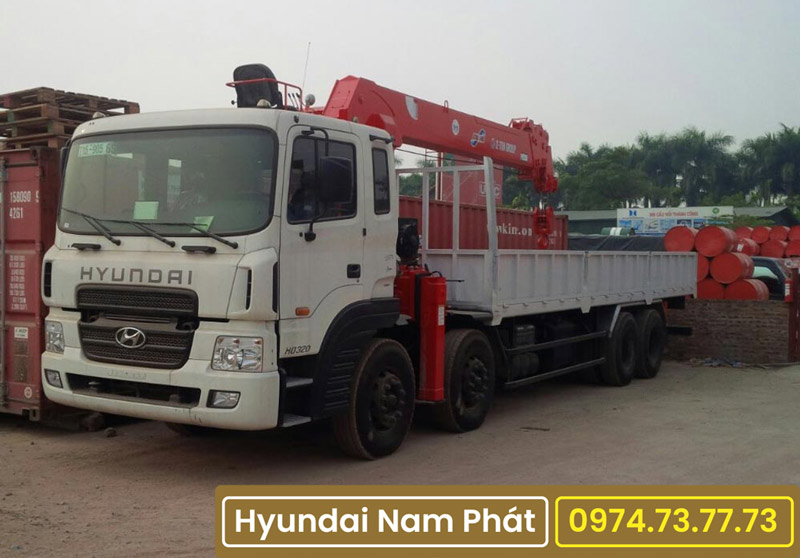

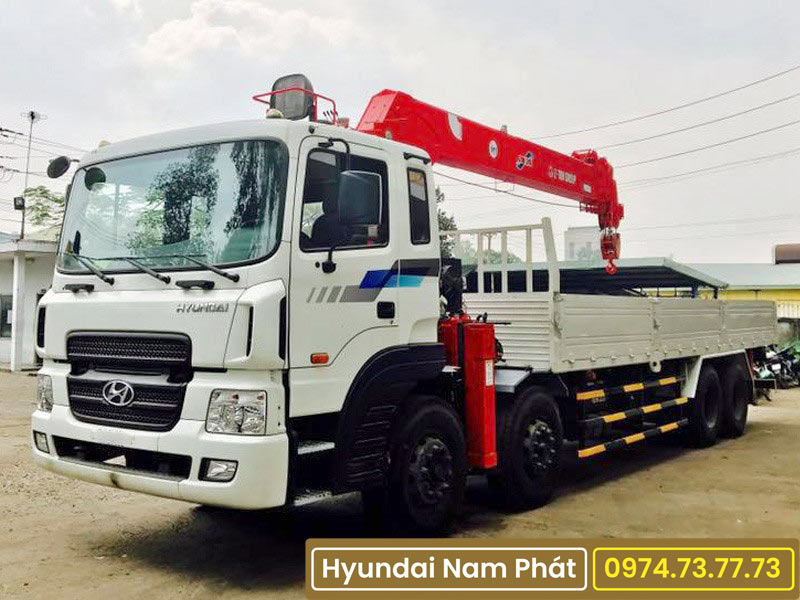

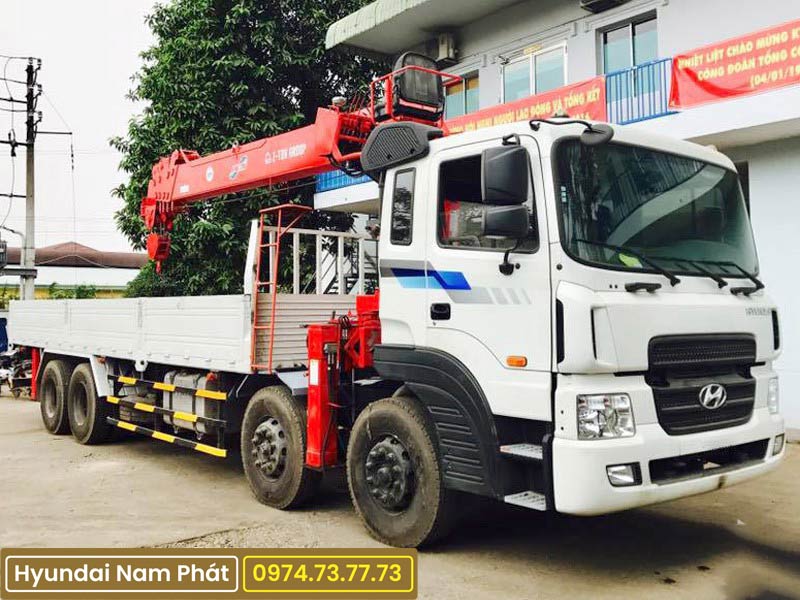

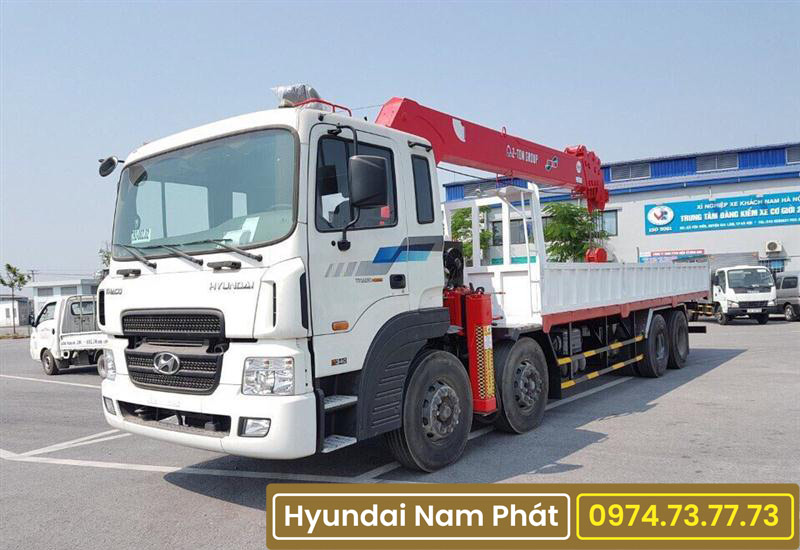

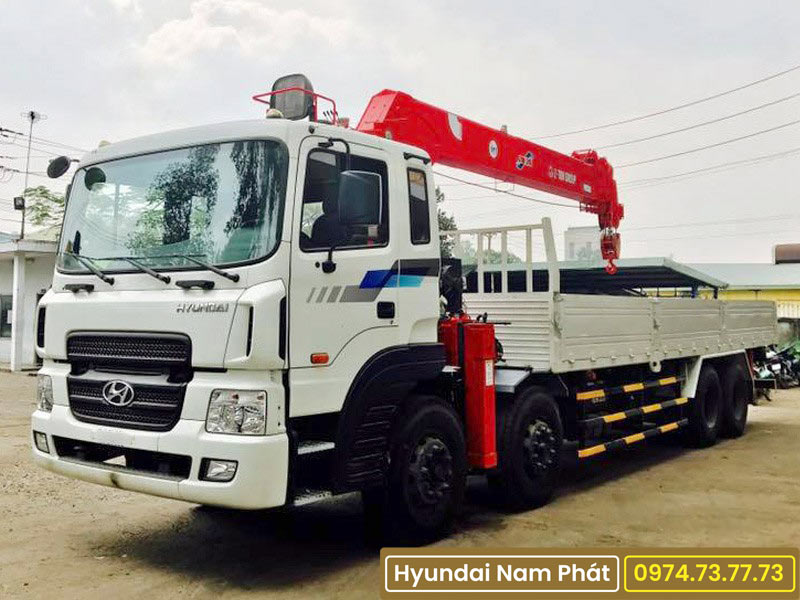

Xe tải Hyundai HD320 gắn cẩu Atom 14 tấn 5 khúc sở hữu thiết kế ngoại thất chắc khỏe, ấn tượng. Phần đầu xe mang đậm phong cách thể thao và năng động. Với kích thước tổng thể sau khi gắn cẩu 12.200 x 2.500 x 3.860 mm. Hyundai luôn biết cách làm diện mạo sản phẩm của mình trở nên khác biệt nhờ trang bị công nghệ LED cùng cặp đèn Halogen đầy sắc cạnh liền mặt với tưới tản nhiệt. Cụm đèn sương mù tách biệt với đèn LED chiếu sang ban ngày bởi một thanh ngang tạo hình cơ bắp làm tang dáng vẻ bề thế cho xe.

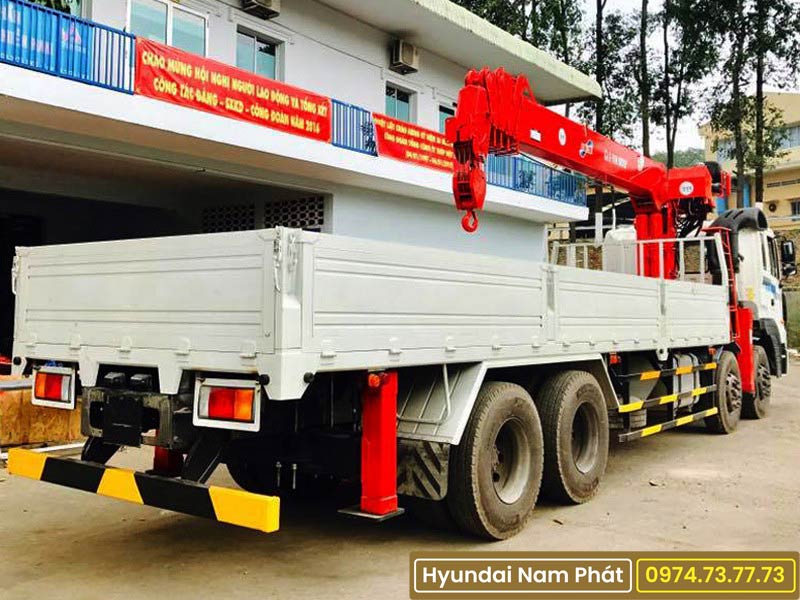

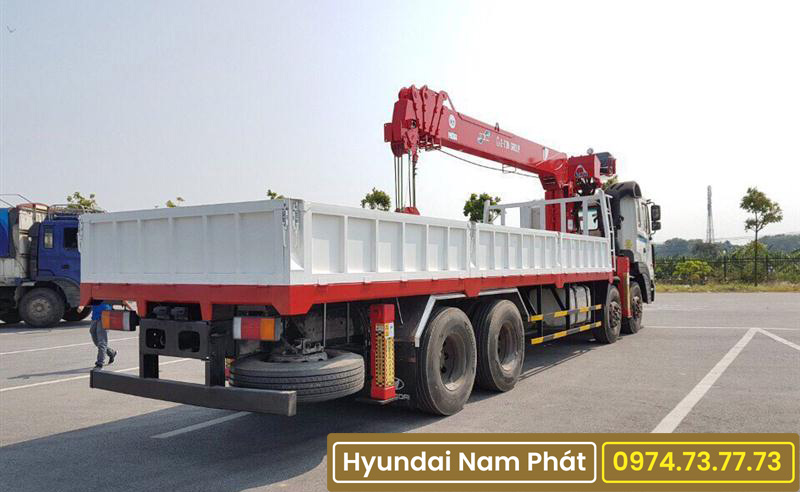

Trang bị thùng hàng có kích thước lòng thùng sau khi gắn cẩu (dài x rộng x cao) lần lượt 8.170 x 2.350 x 580 mm, thùng hàng được thiết kế theo công nghệ cao được sơn nhúng tĩnh điện.
Quy cách đóng thùng xe tải HD320 gắn cẩu Atom 14 tấn:
- Dầm dọc: U đúc 140 dày 5mm
- Dầm ngang: Gỗ 100 dày 50mm
- Sàn thùng gồm 02 lớp: lớp dưới lót gỗ dày 20mm, bên trên trải tôn đen dầy 02 mm
- Thành thùng gồm 02 lớp: Phía ngoài ốp tôn mặt trong và ngoài thành thùng có thanh thép tăng cứng. Thành xe có 03 bửng mở mỗi bên và 1 bửng sau, mỗi bửng có 2 chốt khóa, Trụ cắm có ốp ke bên dưới, đảm bảo chắc chắn.
- Thùng được sơn chống gỉ và sơn bên ngoài màu trắng.

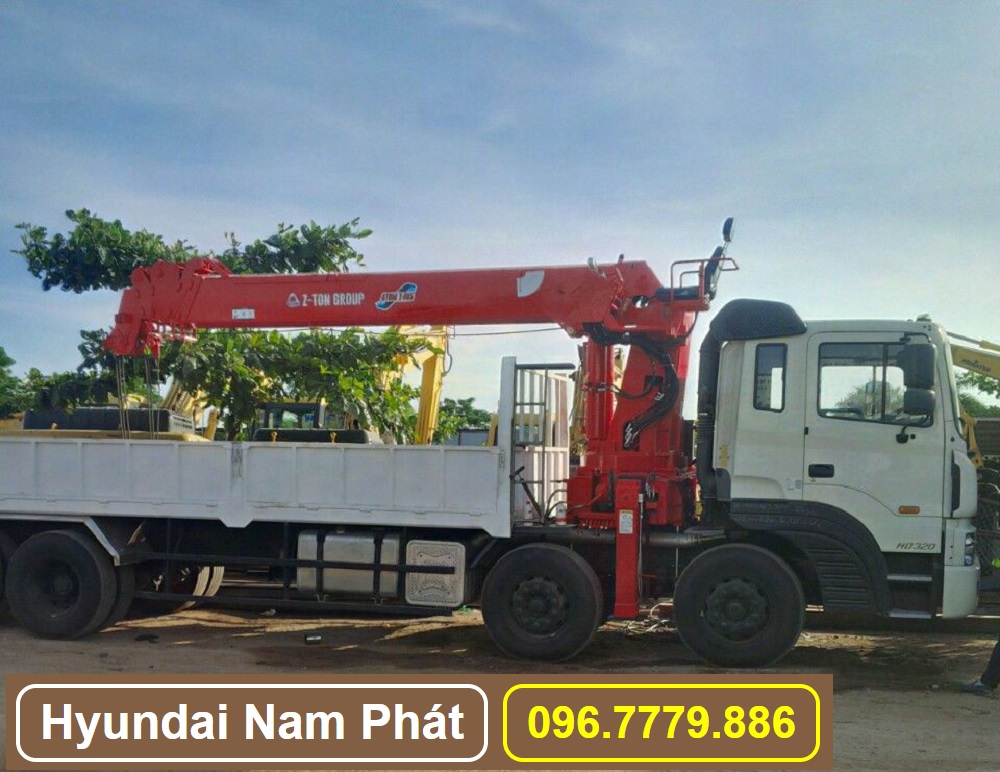

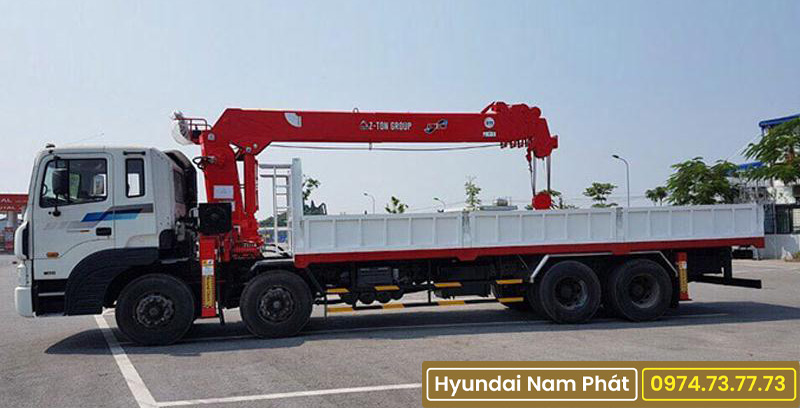

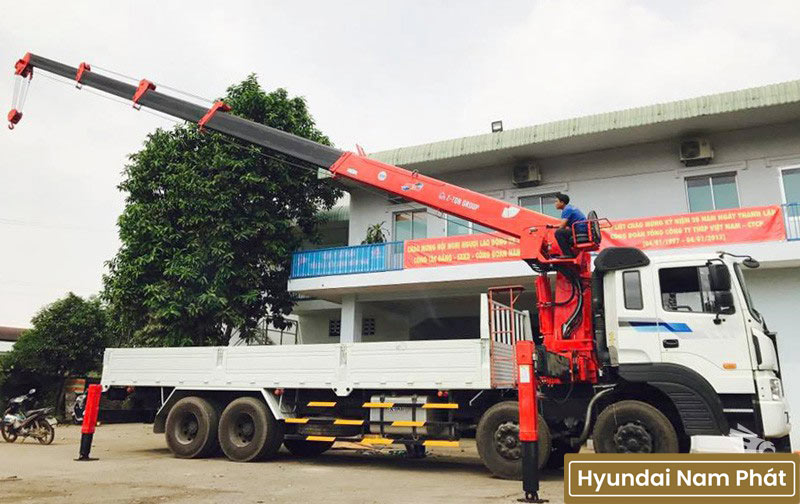

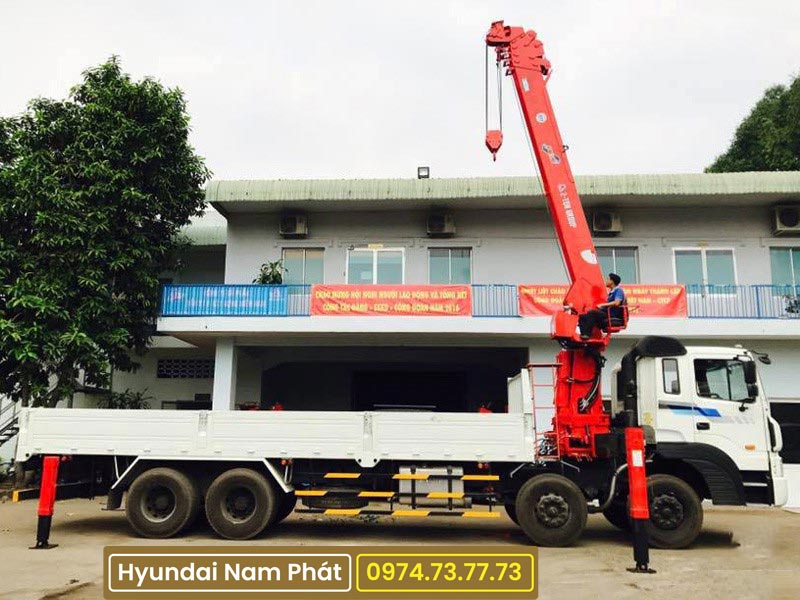

Xe được trang bị cẩu Atom 14 tấn, 5 khúc nhập khẩu trực tiếp từ hàn quốc, với sức nâng tối đa 14.000 kg tại 2.5 m. Sức nâng 7.550 kg tại 5.4 m. Sức nâng 3.900 kg tại 9.1 m. Sức nâng 2.620 kg tại 12.7 m. Sức nâng 1.490 kg tại 20.0 m. Bán kính làm việc tối đa 20 m, chiều cao vươn cần cẩu tối đa 23 m.
Thông số kỹ thuật cẩu Atom 14 tấn
|
THÔNG SỐ |
ĐƠN VỊ |
ATOM 1405 |
||
|
Momen nâng tối đa |
Tấn-meter |
42.0 |
||
|
Sức nâng/tầm với |
kg/m |
14,000 / 2.5 |
||
|
7,550 / 5.4 |
||||
|
2,620 / 12.7 |
||||
|
1,490 / 20.0 |
||||
|
Bán kính làm việc Atom 1405 |
m |
20.0 |
||
|
Chiều cao làm việc |
m |
23.0 |
||
|
Lưu lượng dầu Atom 1405 |
cc/rev |
90 x 90 |
||
|
Áp suất dầu Atom 14 tấn |
kg/cm2 |
210 / 210(Winch) |
||
|
Kiểu cần Cẩu Atom 14 tấn |
|
Lục giác, 5 đốt cần với 2 xilanh ra cần |
||
|
Chiều dài cần |
m |
Min. 5.72 ~ Max. 20.32 |
||
|
Tốc độ ra cần |
m/sec |
14.6 / 38 |
||
|
Tốc độ nâng cần |
°/sec |
0∼80 / 20 |
||
|
Góc quay Cẩu Atom 1405 |
° |
360° liên tục |
||
|
Tốc độ quay |
r.p.m |
1.5 |
||
|
Đường kính cáp x chiều dài cáp |
Ø x m |
Ø14 x 100m |
||
|
Tốc độ tời |
m/min |
15 (4th layer / 4 fall lines) |
||
|
Cơ cấu tời |
|
Hyd. motor driven, spur gear speed reduction with hydraulic brake |
||
|
Slewing Gear Type |
|
Hyd. motor driven, combined type of planetary gear and worm gear speed reduction with hydraulic brake |
||
|
Trọng lượng cẩu |
Kg |
6500 |
||
|
Hệ thống chân cẩu |
Trước |
Loại |
|
Loại chữ H, điều khiển thủy lực, ra chân theo 2 giai đoạn |
|
Chiều dài |
m |
Max.6.3 |
||
|
Sau |
Loại |
|
Loại chữ H, điều khiển thủy lực, ra chân theo 2 giai đoạn |
|
|
Chiều dài |
m |
Max. 4.7 |
||
|
Thiết bị an toàn |
1. Van an toàn cho hệ thống thủy lực. 2. Van cân bằng cho xi lanh ra cần. 3. Van chống tụt cho xi lanh nâng chân. 4. Phanh quay toa tự động. 5. Phanh cơ khí cho tời quay cáp. 6. Đồng hồ áp suất/bảng đo góc cần 7. Còi cảnh báo/lưỡi gà. 8. Cảnh báo chạm mỏ. |
|||
